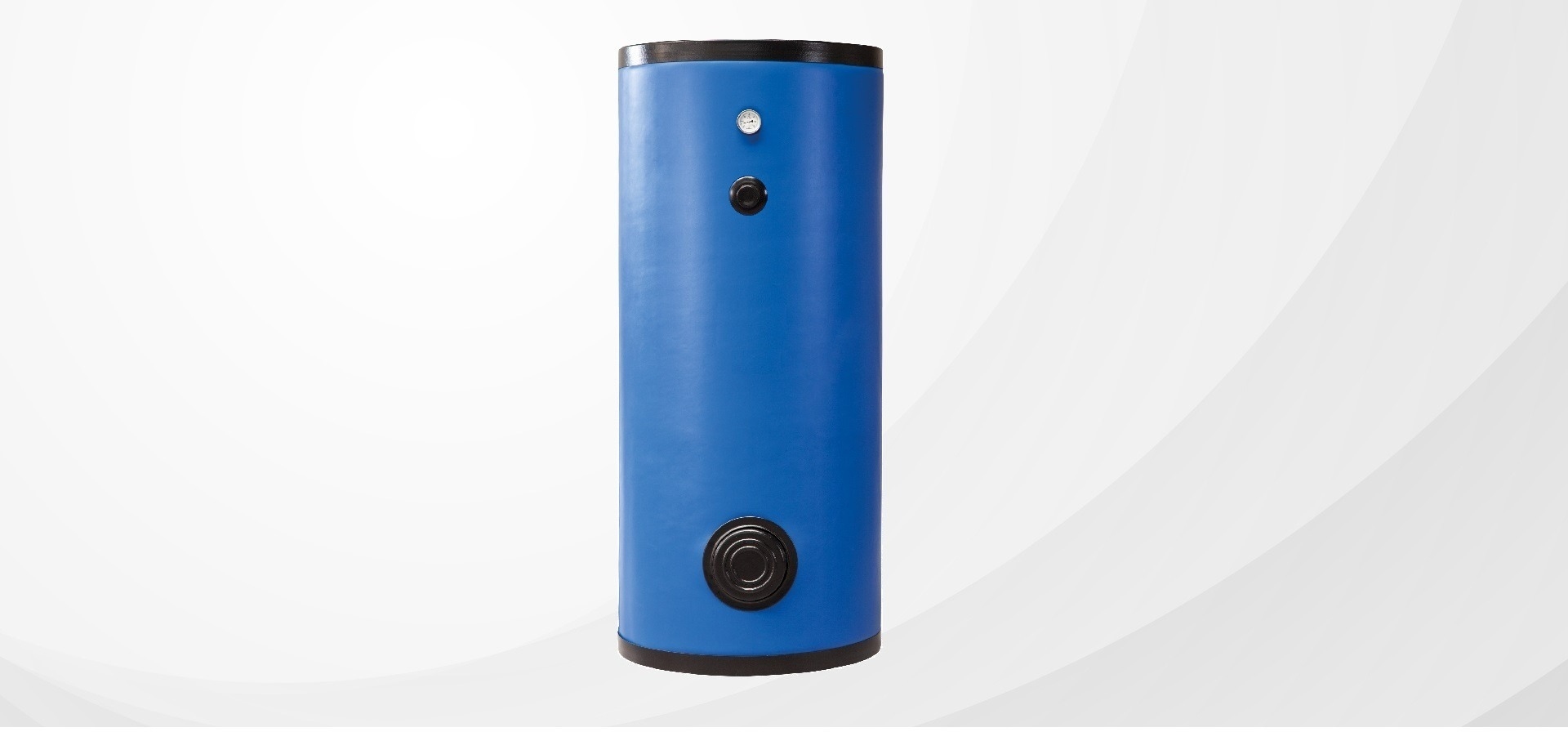

Tek Serpantinli Boyler
Ürün Kodu:

ÜNMAK UEB serisi Boylerler; sıcak su ihtiyacı olan, villa, toplu konut, otel, iş merkezleri, fabrikalar gibi merkezi ısıtma sistemleri ile ısıtılan alanlar için iyi bir seçimdir. Hızlı sıcak su elde etme imkanına sahiptir. İç yüzey kaplaması iki kat yaş emayedir. Oldukça hijyeniktir.

Tek Serpantinli Hızlı Boyler ÜEB Serisi,

  • Dik tiptir.
  • Az yer kaplar.
  • İç yüzey kaplamasında, elektrostatik toz emaye (HYF) ya da sıcak daldırma galvaniz uygulaması ile hijyen sağlanmıştır.
  • Ekonomik ve uzun ömürlüdür.
  • Hijyeniktir.
  • Modern dizayn ile şık estetiktir.
  • Yüksek verimlidir.

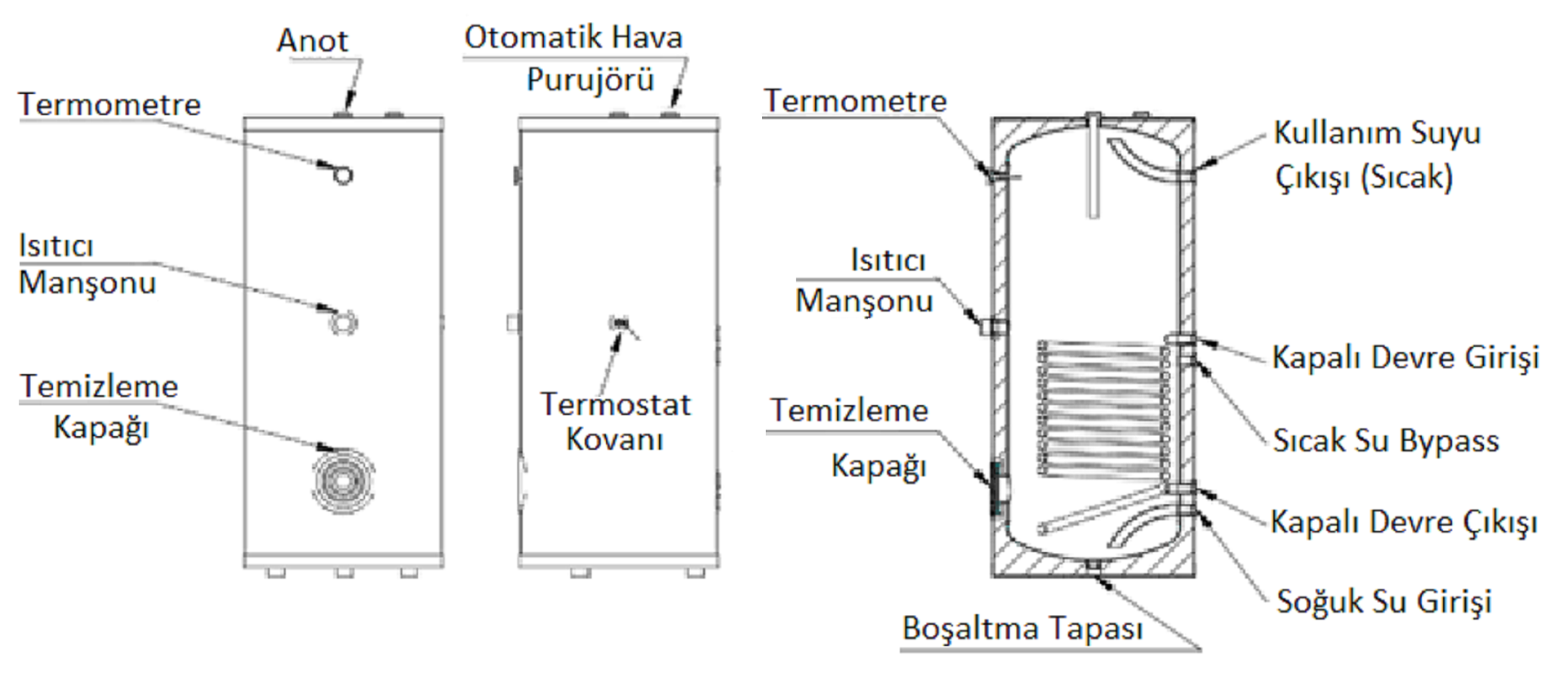

  • Magnezyum anot ile katotik korumalıdır.
  • Termometre ve anot göstergelidir.
  • İsteğe göre ısıtıcı ile desteklenebilmektedir.
  • İşletme basıncı 10 bardır.
  • İsteğe göre poliüretan ya da yüksek dansite izolasyon süngeri ile yalıtılmıştır.
  • Dış kaplaması, elektrostatik boyalı sac veya imperteks kumaştır.

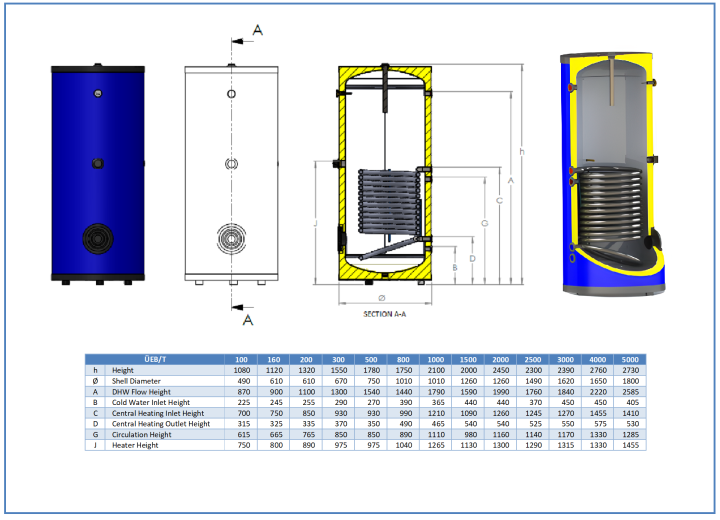

ÜRÜN CİNSİ   ÜEB/T-100 ÜEB/T-160 ÜEB/T-200 ÜEB/T-300 ÜEB/T-500 ÜEB/T-800 ÜEB/T-1000 ÜEB/T-1500 ÜEB/T-2000 ÜEB/T-2500 ÜEB/T-3000 ÜEB/T-4000 ÜEB/T-5000
ALT SERPANTİN YÜZEY ALANI m² 0,63 0,95 1,2 1,5 1,9 2,5 3,4 4 4,8 5,8 6,9 8,2 9,2
SUSUZ AĞIRLIK kg 64 86 101 128 189 277 321 465 534 613 810 956 1075
YÜKSEKLİK mm 1090 1150 1330 1580 1780 1750 2100 2000 2450 2300 2390 2760 2730
GENİŞLİK mm 510 610 670 770 1010 1260 1490 1620 1650 1800
İZOLASYON  mm 50 PU 60 PU 80 S
KULLANIM SUYU GİRİŞ/ÇIKIŞ G'' 3/4'' 1'' 1 1/4'' 1 1/2'' 2''
SİRKÜLASYON G''
KAPALI DEVRE(LER) GİRİŞ/ÇIKIŞ G'' 1'' 1 1/4''
TEMİZLEME FLANŞI G'' 4'' 5''
REZİSTANS MANŞONU G'' 1 1/2'' 2''
ALT BOMBE BOŞALTIM MANŞONU G'' 1 1/4'' 2''
TERMOSTAT KOVANI G'' 1/2''
ANOT MANŞONU G'' 1 1/4''

PU: Poliüretan; S: Sünger

Ölçülerde değişiklik yapma hakkımız vardır.

TEK SERPANTİNLİ BOYLER KAPASİTE TABLOSU
Boyler Hacmi Lt) 100 160 200 300 500 800 1000 1500 2000 2500 3000 4000 5000
10/45 °C 90/70 °C kW 21,7 37,1 46,8 57,3 71,4 109,5 129,4 140,4 182,6 225,2 257,1 316,4 435
Lt/h 536 916 1.156 1.416 1.765 2.705 3.195 3.468 4.509 5.562 6.350 7.815 10.744
m³/h 1 1,6 2,1 2,5 3,2 4,8 5,7 6,2 8,1 9,9 11,3 14 19,2
mSS 0,09 0,27 0,42 0,63 0,98 0,88 1,5 1,77 2,99 4,54 5,92 8,96 16,94
80/60 °C kW 15,3 26,1 32,9 40,4 50,3 77,1 91,1 98,9 128,5 158,5 181 222,7 306,2
Lt/h 377 645 814 997 1.242 1.904 2.249 2.442 3.174 3.915 4.469 5.501 7.562
m³/h 0,7 1,1 1,4 1,8 2,2 3,4 4 4,3 5,6 7 8 9,8 13,5
mSS 0,06 0,19 0,3 0,45 0,69 0,62 1,06 1,25 2,11 3,2 4,17 6,32 11,94
70/50 °C kW 9,7 16,6 21 25,7 32 49,1 58 62,9 81,8 100,9 115,2 141,7 194,8
Lt/h 240 411 518 635 791 1.212 1.432 1.554 2.020 2.492 2.844 3.501 4.813
m³/h 0,4 0,7 0,9 1,1 1,4 2,1 2,5 2,8 3,6 4,4 5 6,2 8,5
mSS 0,04 0,12 0,19 0,28 0,44 0,4 0,68 0,8 1,34 2,04 2,66 4,03 7,61

10/60 °C 90/70 °C kW 16,5 28,2 35,5 43,5 54,2 83 98,1 106,4 138,3 170,6 194,8 239,7 329,5
Lt/h 286 489 616 754 939 1.440 1.700 1.845 2.399 2.958 3.377 4.156 5.713
m³/h 0,7 1,2 1,6 1,9 2,4 3,7 4,3 4,7 6,1 7,5 8,6 10,6 14,5
mSS 0,07 0,2 0,32 0,48 0,74 0,67 1,14 1,34 2,26 3,44 4,49 6,79 12,83
80/60 °C kW 10,3 17,6 22,2 27,2 33,9 51,9 61,3 66,5 86,5 106,6 121,7 149,8 205,9
Lt/h 179 306 385 472 587 900 1.063 1.153 1.499 1.849 2.110 2.597 3.570
m³/h 0,5 0,8 1 1,2 1,5 2,3 2,7 2,9 3,8 4,7 5,3 6,6 9,1
mSS 0,04 0,13 0,2 0,3 0,47 0,42 0,71 0,84 1,42 2,16 2,81 4,25 8,03
70/50 °C kW 5,2 8,8 11,1 13,6 16,9 25,9 30,6 33,2 43,1 53,2 60,7 74,7 84,0
Lt/h 89 153 192 235 293 449 530 575 748 922 1.053 1.295 1.456
m³/h 0,2 0,4 0,5 0,6 0,7 1,1 1,3 1,5 1,9 2,3 2,7 3,3 3,7
mSS 0,02 0,06 0,10 0,15 0,23 0,21 0,36 0,42 0,71 1,08 1,40 2,12 2,68
