ÜGS Serisi Sıvı ve Gaz Yakıtlı Merkezi Sistem Kazanlar
Ürün Kodu: ÜGS

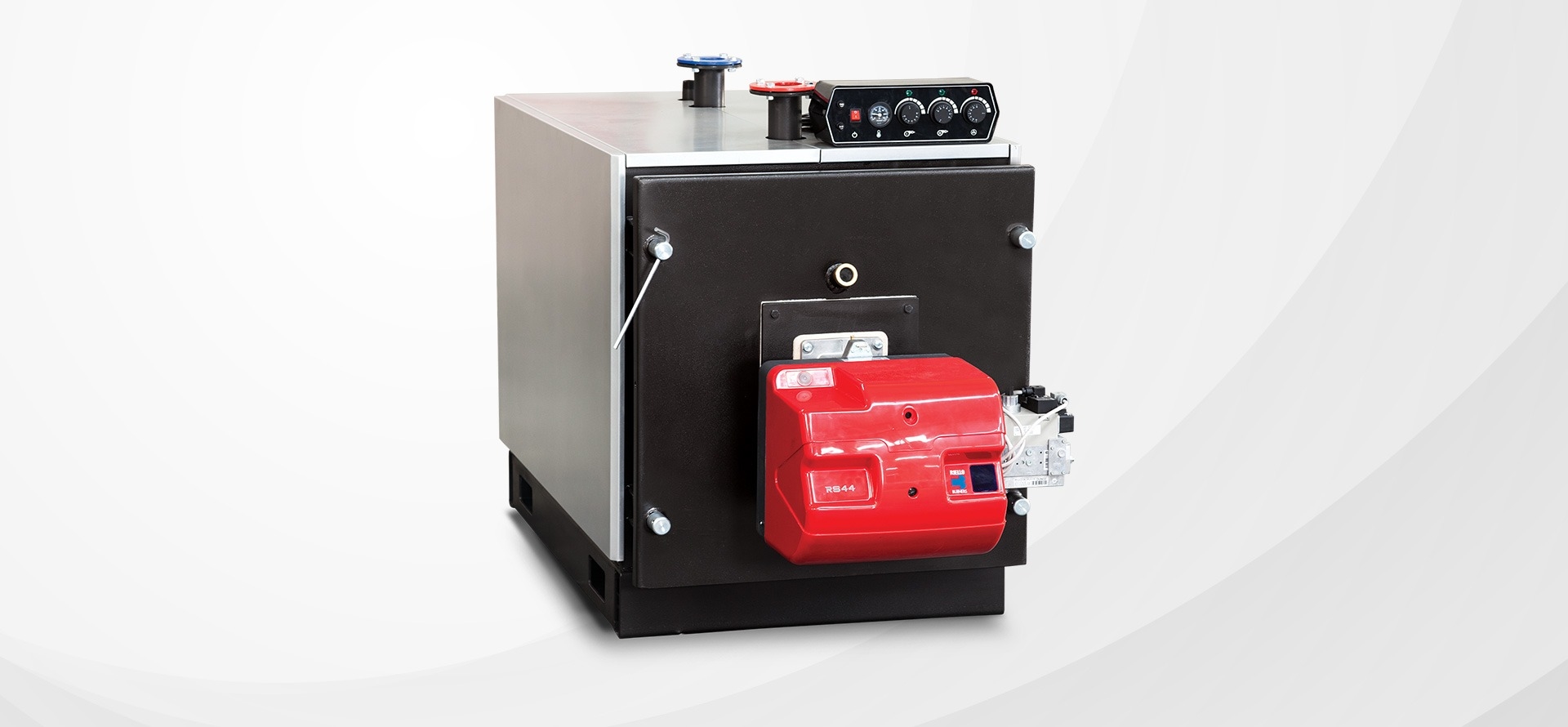

ÜNMAK ÜGS serisi çelik gövdeli merkezi sistem kalorifer kazanları, TS EN 303-1-2 ve TS EN 303-1-3 standartlarına göre üretilerek; doğalgaz, LPG, Fuel-oil, motorin yakmaya uygun olarak tasarlanmıştır. Yüksek verimliliği ile çeşitli kapasitelerde üretilmektedir.

ÜNMAK ÜGS serisi çelik gövdeli merkezi sistem kalorifer kazanları, TS EN 303-1-2 ve TS EN 303-1-3 standartlarına göre üretilerek;

doğalgaz, LPG, Fuel-oil, motorin yakmaya uygun olarak tasarlanmıştır. Yüksek verimliliği ile çeşitli kapasitelerde üretilmektedir.

Üstün özellikleri sayesinde; ekonomik ısınma sağlar.

  • 60.000-2.000.000 kcal/h kapasite aralığında 22 farklı model üretilmektedir.
  • Karşı basınç standartlarına uygun, geniş yanma odalıdır. Bu sayede tam yanma elde edilir.
  • Doğalgaz,LPG, Fuel-Oil ve Motorin brülörleri ile sorunsuz çalışır.
  • Alev duman borulu ve duman borularının içlerine yerleştirilmiş türbülatörler sayesinde yanma gazlarının türbülansı ile ısı transferi yüksek verimlilikle sağlanır. Bu özelliği ile yakıt tüketimini azaltır.
  • Karşı basınçlı dizayn edildiğinden boyutları küçüktür, fazla yer kaplamaz, estetik ve prizmatik görünümlüdür.
  • Yerleştirme, bakım ve temizlikte kolaylık sağlayan ön kapak özelliği ile  alev deformasyonu karşı direnç sağlar.
  • Kontrol paneli sayesinde kolay kumanda edinebilirlik sağlanmıştır.
  • Yakma sistemi tasarımı ile atık gazlar minimum değerlerde olup çevre kirliği önlenmiştir.
  • Kazan cam yünü ile izole edilmiş olup dış kaplamada elektrostatik toz boyalı ve kolay monte edilebilen saclar kullanılmaktadır.
  • Eko panel (opsiyonel) ile optimum verim ve ekonomik yakıt tüketimi sağlanmaktadır.
  • ÜNMAK ÜGS tipi kazanlar üretim hatalarına karşı 2 yıl garantilidir.

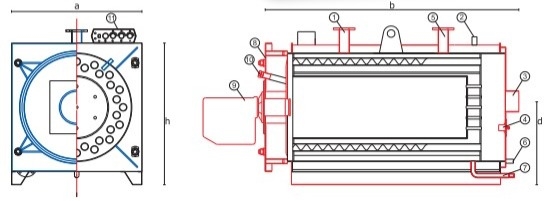

  1. 1- Sıcak Su girişi
  2. 2- Emniyet çıkış
  3. 3- Baca
  4. 4- Patlama kapağı
  5. 5- Sıcak su dönüş
  6. 6- Emniyet dönüş
  7. 7- Su doldurma boşaltma
  8. 8- Kapak
  9. 9- Brülör
  10. 10- Gözetleme cami
  11. 11- Kontrol paneli



MODEL ÜGS 60 80 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000 1100 1250 1350 1500 1600 1750 2000 2500 3000
Isıtma Gücü kw 69,78 93,04 116,3 145,375 174,45 203,525 232,6 290,75 348,9 407,05 465,2 523,35 581,5 697,8 814,1 930,4 1046,7 1163 1279,3 1453,75 1570,05 1744,5 1860,8 2035,25 2326 2907,5 3489
kcal/h 60.000 80.000 100.000 125.000 150.000 175.000 200.000 250.000 300.000 350.000 400.000 450.000 500.000 600.000 700.000 800.000 900.000 1.000.000 1.100.000 1.250.000 1.350.000 1.500.000 1.600.000 1.750.000 2.000.000 2.500.000 3.000.000
Verim % 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94 90 - 94
Baca Gazı Sıcaklığı Kısmi Yük °C 189 189 192 189 189 189 190 190 190 190 190 188 186 187 187 186 191 189 188 189 191 192 188 189 189 191 192
Tam Yük °C 129 129 132 129 129 129 130 130 130 130 130 138 126 127 126 131 129 129 138 132 129 129 138 129 129 129 129
CO2 Miktarı (%) 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11 10-11
Karşı Basınç mbar 0,6 0,7 1 1,1 0,9 1,1 1,5 1,6 1,4 2 2,2 2,2 2,1 2,8 2,6 2,8 2,9 3 3 3,1 3,2 3,6 4 4,2 4,7 5,1 5,5
Cehennemlik Çapı mm 310 400 400 400 450 450 500 550 550 630 630 630 670 700 740 830 830 850 835 830 835 830 890 890 1050 1050 1050
Cehennemlik Uzunluğu mm 600 700 700 950 950 950 1100 1100 1300 1300 1300 1400 1400 1400 1500 1600 1650 1650 1650 1650 2200 2200 2200 2200 2200 2700 3400
Cehennemlik Hacmi dm3 45 88 88 119 151 151 216 261 309 405 405 436 493 539 645 865 892 936 903 892 1204 1190 1368 1368 1904 2337 2943
Maksimum Çalışma Basıncı bar 4 - 5 - 6 - 8
Test Basıncı bar 6 - 7,5 - 9 - 12
Çalışma Sıcaklığı Aralığı °C 55 - 90
Kazan Ağırlığı kg 310 395 420 490 545 570 655 725 805 1100 1180 1330 1450 1530 1915 2220 2380 2605 2775 2845 3270 3365 3360 3705 4200 4750 5560
Su Hacmi lt 71 132 118 156 163 150 200 205 251 468 495 549 600 638 710 943 1142 1146 1145 1097 1526 1463 2134 2103 1997 2345 2910
Ölçüler Derinlik (a) mm 670 800 800 800 850 850 900 950 950 1140 1170 1190 1250 1290 1330 1450 1520 1560 1560 1560 1560 1560 1720 1720 1840 1840 1840
Derinlik (b) mm 1080 1200 1200 1470 1470 1470 1650 1700 1950 1950 1950 2070 2070 2070 2270 2380 2380 2380 2380 2380 2890 2890 2890 2890 2890 3445 4150
Baca Bağlantı Yüksekliği (d) mm 570 645 645 645 670 670 710 720 720 810 830 840 870 940 980 1050 1085 1115 1125 1125 1125 1125 1235 1235 1350 1350 1350
Kazan Yüksekliği (h) mm 945 1080 1080 1080 1130 1130 1180 1230 1230 1415 1445 1465 1525 1565 1605 1725 1800 1830 1835 1835 1835 1835 1995 1995 2105 2105 2105
Baca Çapı mm 150 150 200 200 200 200 200 250 250 300 300 300 350 400 400 450 450 450 450 450 450 450 450 450 450 450 450
Kazan Gidiş/Dönüş R'' DN 40 DN 40 DN 40 DN 50 DN 65 DN 65 DN 65 DN 65 DN 65 DN 80 DN 80 DN 100 DN 100 DN 100 DN 100 DN 125 DN 125 DN 125 DN 125 DN 125 DN 150 DN 150 DN 150 DN 150 DN 200  DN 200 DN 200
Genleşme Gidiş R'' 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/2" 2" 2" 2" 2" 2 1/2" 2 1/2" 2 1/2" 2 1/2" 2 1/2" 3" 3" 3" 3" 3" 4" 4"
Genleşme Dönüş R'' 1" 1" 1" 1" 1" 1" 1" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/4" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 2" 2" 2" 2" 2" 2" 2" 2" 3" 3"
Doldurma/Boşaltma R'' 1/2" 1/2" 1/2" 1/2" 1/2" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 1" 1" 1" 1" 1" 1" 1" 1" 1" 1" 1" 1"

*Ölçülerde değişiklik yapma hakkımız saklıdır.
